辽宁科技学院—新松机器人学院拥有Croma10218三坐标测量机1台，可对外开展相关测量测试业务，具体图片如下所示：

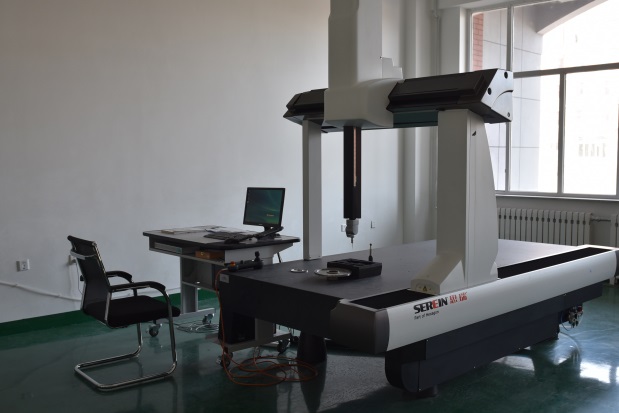

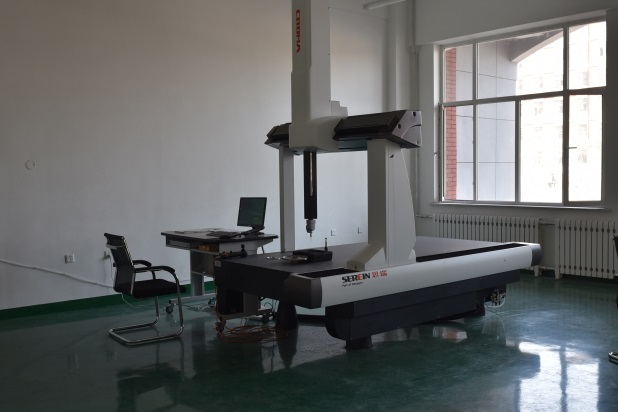

实物图

本设备主要特性如下：

一、主要特征

1. 先进的全铝技术，横梁与Z轴采用表面硬质阳极化航空铝合金，温度一致性极佳；并降低了运动部件的质量和测量机在高速运行时的惯性，保证高速高精度；

2. 三轴导轨均采用高精度自洁式空气轴承，运动更平稳，导轨永不受磨损；

3. 三轴均采用高精度欧洲进口光栅尺，系统分辨率可达0.078um；同时采用一端固定，一端自由伸缩的方式安装，减少了光栅尺的变形，保证在温度变化时的线性伸缩；

4. X向采用精密60°三角梁专利技术，相比矩形横梁，重心更低，质量刚性比最佳，运动更加可靠；

5. Y轴采用整体燕尾式导轨，在降低机器重量的同时，有效消除了运动扭摆，保证了测量精度和稳定性；

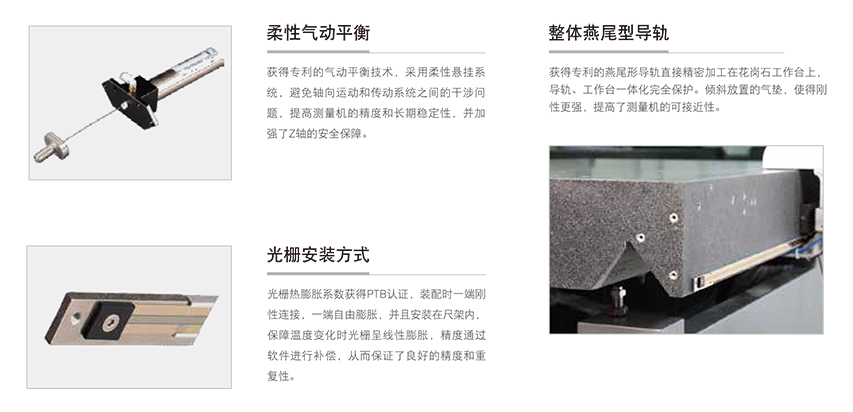

6. Z向采取获得专利的气动平衡技术，采用柔性悬挂系统，避免了轴向运动和传动系统之间的干涉问题，提高了测量机的精度和长期稳定性；

7. 各运动轴均采用直流伺服驱动+增强型同步带，确保运动的平稳和准确定位；

8. 采用海克斯康为Croma专业打造的IDC-Ⅰ控制系统，21项误差空间修正技术和自动调偕功能，保证了机器的动态性能和测量精度；

9. 软件为业界标杆的PC-DMIS BASIC (PC-DMIS PREMIUM)，功能强大，易学高效。

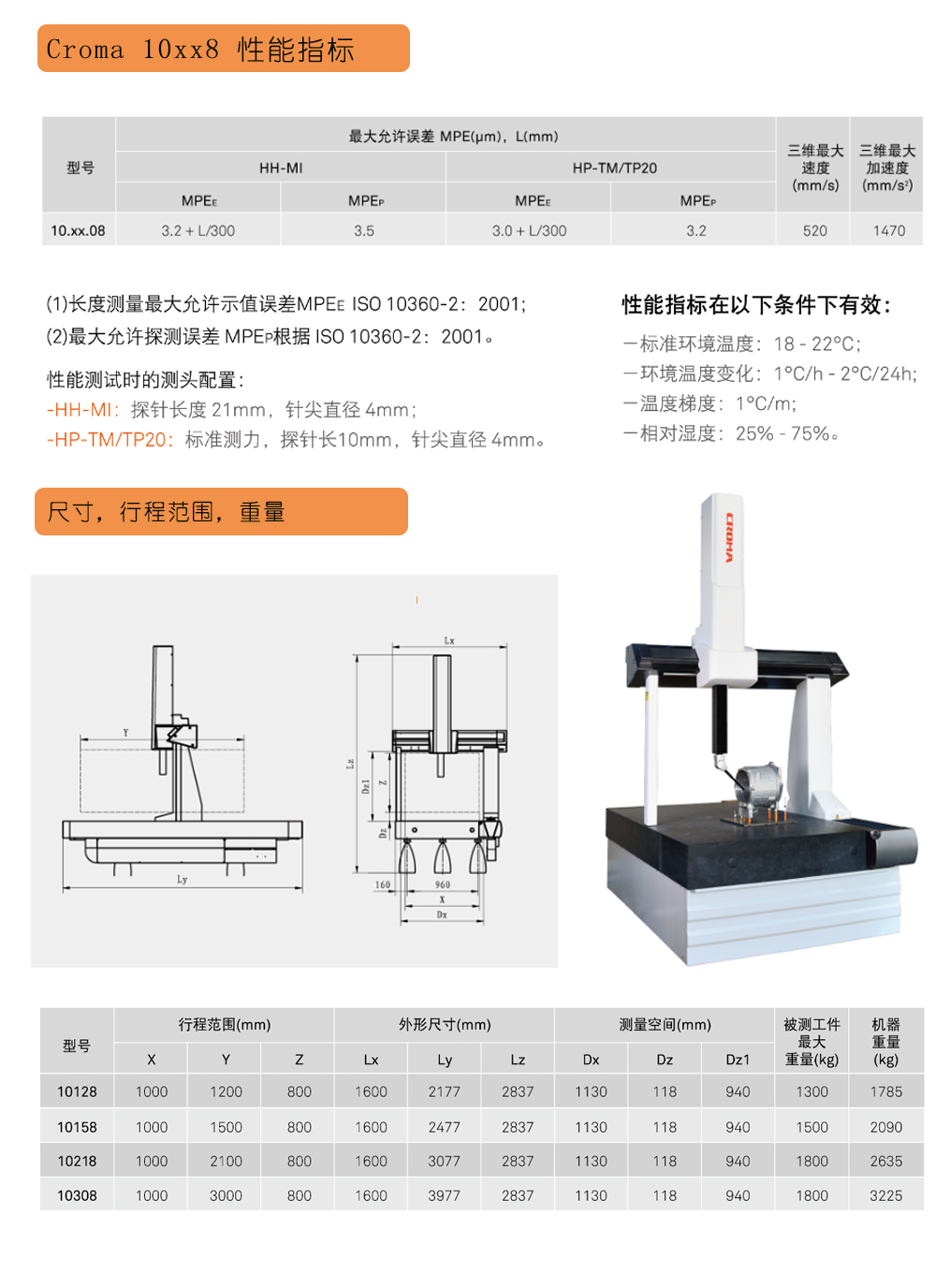

二、Croma系列三坐标测量机技术参数



机器型号		Croma564	Croma686	Croma8106	Croma8126	10128	10158	10218
行程（mm)	X	500	600	800	800	1000	1000	1000
	Y	600	800	1000	1200	1200	1500	2100
	Z	400	600	600	600	800	800	800
外形尺寸（mm)	Lx	1050		1350	1350	1600	1600	1600
	Ly	1535	1735	1935	2135	2177	2477	3077
	Lz	2247	2647	2729	2729	2837	2837	2837
测量空间（mm)	Dx	634	734	934	934	1130	1130	1130
	Dz	144	144	144	144	118	118	118
	Dz1	594	794	794	794	940	940	940
平台（mm)	Ph	783	783	805	805	580	590	590
	Py	1155	1355	1555	1755	1910	2210	2810
支撑（mm)	Sy	824	978	1178	1378	1000	1200	1450
	Sy1	356	379	379	379	455	505	680
承重（kg)		300	300	500	500	1300	1500	1800
机台重量（kg)		590	730	1074	1196	1785	2090	2625
MPEe(μm)		2.8+L/300	2.8+L/300	3+L/300	3+L/300	3.2+l/300	3.2+l/300	3.2+l/300
MPEp(μm)		3.5	3.5	3.5	3.5	3.5	3.5	3.5
光栅尺分辨率(μm)		0.078	0.078	0.078	0.078	0.078	0.078	0.078
空间移动速度（mm/s)		520	520	520	520	520	520	520
空间移动加速度（mm/s2)		1730	1730	1730	1730	1470	1470	1470
流量/供气压力		120N1/min.0.45Mpa				2.5dm3/s(180NI/min),>0.7Mpa
温度		20±2℃
温度		25%-75@

三、Croma系列三坐标测量机技术特点

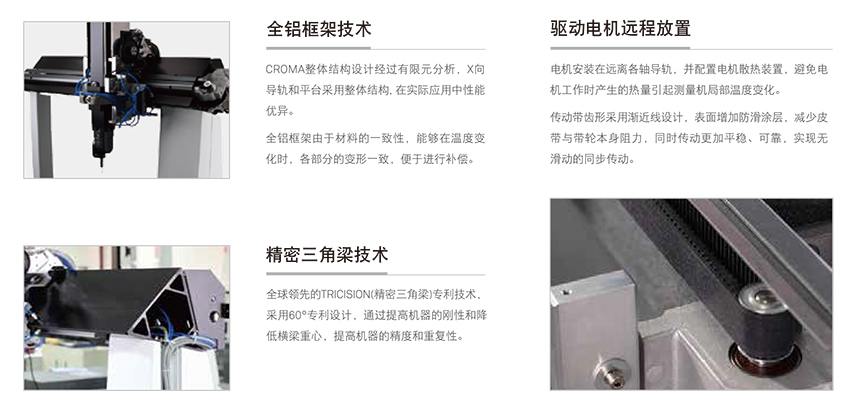

1.X向横梁采用超高刚性精密三角梁(Tricision ®)技术，通过减轻运动负荷从而提高了整机的性能，是保证稳定性和刚性的最佳结构设计；该领先技术受到专利保护。

2.Y轴采用海克斯康获得专利的整体燕尾型导轨，提高了测量机的精度和重复性。

3.三轴均采用同步带驱动，结构紧凑、不打滑、速度快、噪音低、易维护。

4.Z轴采用可调气动平衡，运动平稳；并可在紧急情况下自动制动，保证安全。

5.三轴均采用德国海德汉镀金光栅尺，其热膨胀系数的准确度及均匀性经德国国家标准局(PTB)认证，确保准确稳定的温度补偿 。

6.配备全球一流的坐标测量软件，可满足各种测量需求, 已成为测量业界的标杆。

7.可提供专业的一体化设计方案（包括地基、减震、空调间等）。

四、厂家介绍的性能指标

采用国际标准的全铝技术，更佳的刚性/质量比，保证机器的高性能和高精度。

X向横梁采用超高精密三角梁(Tricision®)技术，相比矩形横梁，重心更低，质量刚性比更佳，运动更加可靠，该先进技术受到专利保护。
